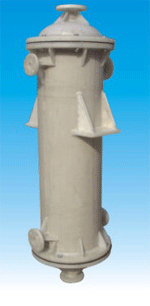

石墨改性聚丙烯列管式换热器，石墨换热器是我国近期发展起来的新型换热设备是北京化工学院的科研成果，八O年国家化工部对此组织了技术鉴定，同年荣获化工部重大科技成果奖。
应用石墨改性聚丙烯制成的换热器，属国内较先进的换热设备。本设备采用石墨改性聚丙烯制成导热管，选用优质纯聚丙烯制成壳体、管板、封头、法兰、接管等零件。主要特点如下：
一、石墨换热器耐腐蚀性：聚丙烯具有优良的耐化学品性，对于无机化合物，不论酸、碱、盐溶液，除强氧化性物料外，几乎直到12°C都对其无破坏作用，对几乎所有溶剂在室温下均不溶解，一般烷、烃、醇、酚、醛、酮类等介质上均可使用。
二、石墨换热器耐温性： 聚丙烯塑料融点为164℃~174℃,因此一般使用温度可达-10℃~130℃。
三、石墨换热器重量轻： 不结垢，不污染介质，也可用于食品工业。
四、石墨换热器无毒性： 设备安装维修极为方便。
由于具有以上特点，所以本设备适合于化工、制药、染化、冶金，食品、环保、化纤等行业中做各种用途的换热设备及容器代替了原有的不锈钢、搪瓷；石墨、碳钢、玻璃等设备，使用后效果显著，已受到广大用户的欢迎。
管口使用表
|
符号
|
用途
|
|
a
|
壳程出口
|
|
b
|
壳程入口
|
|
c
|
管程入口
|
|
d
|
管程出口
|
|
e
|
放气口
|
|
f
|
排净口
|
|
|
|
石墨改性聚丙烯性能
|
数据
|
纯聚丙烯性能
|
数据
|
|
比重
|
1.1
|
比重
|
10.91
|
|
工作温度℃
|
-5-125
|
工作温度℃
|
-10-130
|
|
线膨胀系数X10-5/℃
|
5.7-12
|
线膨胀系数X10-5/℃
|
6-13
|
|
抗冲强度 kg/cm2
|
≥6.5
|
抗冲强度 kg/cm2
|
≥15
|
|
抗拉强度 kg/cm2
|
≥230
|
抗拉强度 kg/cm2
|
≥300
|
|
焊接抗拉强度 kg/cm2
|
≥123
|
焊接抗拉强度 kg/cm2
|
≥165
|
|
导热系数千卡/米.小时.度
|
2.8
|
导热系数千卡/米.小时.度
|
|
|
工作压力
|
正压MPa
|
≤0.3
|
工作压力
|
正压MPa
|
0.3
|
|
负压MPa
|
-0.1
|
负压MPa
|
-0.1
|
|
出厂水压试验MPa
|
0.4
|
出厂水压试验MPa
|
0.4
|
|
|
|
石墨换热器物理机械性能表
|
石墨改性聚丙烯
|
|
纯聚丙烯
|
|
|
性能
|
数据
|
性能
|
数据
|
|
比重
|
1.1
|
比重
|
0.93
|
|
工作温度℃
|
-10-125
|
工作温度℃
|
-10-130
|
|
线膨胀系数X10-5/℃
|
5.7-12
|
线膨胀系数X70-5/℃
|
6-13
|
|
抗冲强度 Kgcm/cm2
|
6.44
|
抗冲强度 Kgcm/cm2
|
≥15
|
|
抗冲强度 Kg/cm2
|
230
|
抗冲强度 Kg/cm2
|
≤300
|
|
焊接抗拉强度 kg/cm2
|
123
|
焊接抗拉强度 kg/cm2
|
165
|
|
导热系数千卡/米.小时.度
|
2.6
|
导热系数千卡/米.小时.度
|
|
|
工作压力
|
MPa
|
≤0.3
|
工作压力
|
MPa
|
≤0.3
|
|
真空MPa
|
-0.1
|
真空MPa
|
-0.1
|
|
出厂水压MPa
|
0.4
|
出厂水压MPa
|
0.4
|
|
|
|
换热器系列规格对照表
|
型号
|
公称换热
|
壳体
|
换热管
|
管接口法兰规格 Dg10
|
安装尺寸
|
|
面积
|
实际面积
|
公称直径 φ
|
公称直径 D gmm
|
管数
|
有效长度 Lmm
|
a
|
b
|
c
|
d
|
e
|
f
|

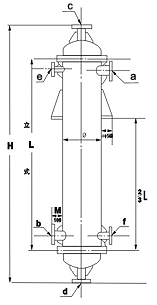

立式
|

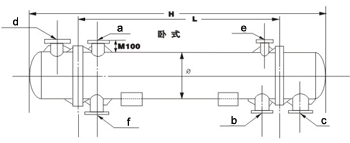

卧式
|
|
PSU
|
2
|
2.21
|
250
|
20
|
48
|
860
|
40
|
32
|
50
|
40
|
25
|
32
|
1260
|
1410
|
|
3
|
3.14
|
250
|
20
|
48
|
|
40
|
32
|
50
|
40
|
25
|
32
|
1510
|
1660
|
|
4
|
4
|
250
|
20
|
48
|
1450
|
40
|
32
|
50
|
40
|
25
|
32
|
1800
|
1950
|
|
4
|
4.14
|
310
|
20
|
72
|
1000
|
40
|
32
|
50
|
40
|
25
|
32
|
1480
|
1660
|
|
5
|
5.17
|
310
|
20
|
72
|
1300
|
40
|
32
|
50
|
40
|
25
|
32
|
1735
|
1910
|
|
6
|
6.12
|
310
|
20
|
72
|
1500
|
40
|
32
|
50
|
40
|
25
|
32
|
1965
|
2140
|
|
8
|
8.19
|
310
|
20
|
72
|
2040
|
40
|
32
|
70
|
50
|
25
|
32
|
2465
|
2640
|
|
10
|
10.18
|
310
|
20
|
72
|
2520
|
40
|
32
|
70
|
50
|
25
|
32
|
2945
|
3120
|
|
10
|
10.71
|
400
|
20
|
138
|
1350
|
50
|
40
|
70
|
50
|
25
|
32
|
1860
|
2060
|
|
12
|
12.21
|
400
|
20
|
138
|
1600
|
50
|
40
|
70
|
50
|
25
|
32
|
2050
|
2250
|
|
15
|
15.07
|
400
|
20
|
138
|
1960
|
50
|
40
|
70
|
50
|
25
|
32
|
2410
|
2610
|
|
16
|
16.18
|
400
|
20
|
138
|
2100
|
50
|
40
|
70
|
50
|
25
|
32
|
2550
|
2750
|
|
20
|
20.14
|
400
|
20
|
138
|
2600
|
70
|
50
|
80
|
70
|
32
|
40
|
3050
|
3250
|
|
20
|
20.23
|
500
|
20
|
220
|
1660
|
70
|
50
|
100
|
80
|
32
|
40
|
2220
|
2360
|
|
25
|
|
400
|
20
|
138
|
3200
|
70
|
50
|
80
|
80
|
32
|
40
|
3600
|
3750
|
|
25
|
25.02
|
500
|
20
|
220
|
2000
|
70
|
50
|
100
|
80
|
32
|
40
|
3520
|
2660
|
|
30
|
30.09
|
500
|
20
|
220
|
2440
|
70
|
50
|
100
|
80
|
32
|
40
|
3000
|
3140
|
|
40
|
40.2
|
500
|
20
|
220
|
3240
|
80
|
70
|
100
|
80
|
40
|
50
|
3800
|
3940
|
|
50
|
50.16
|
500
|
20
|
220
|
3950
|
80
|
70
|
125
|
100
|
40
|
50
|
4450
|
4750
|
|
50
|
50.1
|
630
|
20
|
346
|
2580
|
100
|
80
|
125
|
100
|
40
|
50
|
3180
|
3380
|
|
60
|
60.04
|
630
|
20
|
346
|
3080
|
100
|
80
|
125
|
100
|
40
|
50
|
3680
|
3880
|
|
70
|
70.38
|
630
|
20
|
346
|
3600
|
100
|
80
|
125
|
100
|
40
|
50
|
4200
|
4400
|
|
80
|
80.32
|
630
|
20
|
346
|
4100
|
125
|
100
|
150
|
125
|
50
|
70
|
4700
|
4900
|
|
90
|
90.2
|
800
|
20
|
646
|
2490
|
125
|
100
|
150
|
125
|
50
|
70
|
3190
|
3390
|
|
100
|
100.23
|
800
|
20
|
646
|
2760
|
125
|
100
|
150
|
125
|
50
|
70
|
3460
|
3660
|
|
120
|
120.27
|
800
|
20
|
646
|
3300
|
150
|
150
|
150
|
150
|
70
|
70
涿州人才网
|
4000
|
4200
|
|
150
|
150.71
|
800
|
20
|
646
|
4120
|
150
|
150
|
150
|
150
|
70
|
70
|
4820
|
5020
|
|
